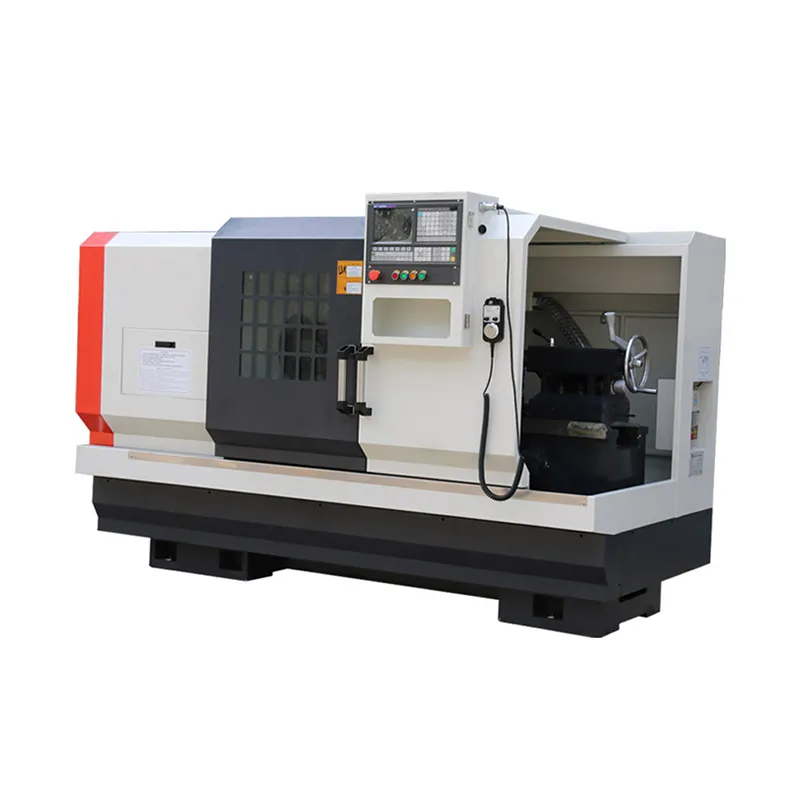

Model CK6140/CK6150/CK6160/CK6163/CK6180/CK61100/CK61125 CNC-draaibank met vlak bed is gemaakt van zeer sterk gietijzer, waaraan speciale materialen van koper en chroom zijn toegevoegd, wat de slijtvastheid en stabiliteit van de werktuigmachine effectief verbetert.

Specificatieparameter

Specificatie	Eenheid	CK6140	CK6150	CK6160
Zwaai over bed	mm	400	500	600
Zwaai over de dwarsglijbaan	mm	220	250	395
Max. draaidiameter	mm	400	500	600
Max. lengte van het werkstuk	mm	550/750	1000/1500/2000	1000/1500/2000
Max. draailengte	mm	420/620 (klauwplaat)	850/1350/1850	850/1350/1850
Spindel neus		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Diameter van de spindelboring	mm	48/82	82/130	82/130
Conus van spilgat	mm	Spantang/metrisch 90	Metrisch 90/metrisch 140	Metrisch 90/metrisch 140
Toerentalbereik van de spil	omw/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Spindel-shift-modus		Traploos	Traploos	Traploos
Spilmotor	kW	5.5	7.5	7.5
Chuck-type		Spantang/handmatige spantang	Handmatige boorkop	Handmatige boorkop
Grootte van de boorkop	Duim	8	10/15	10/15
X/Z-ijlgang	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
X-as verplaatsing	mm	280	280	320
Z-as verplaatsing	mm	550/750	1000/1500/2000	1000/1500/2000
Type geleidingsweg		Harde rail	Harde rail	Harde rail
Capaciteit van torentje		4	4	4
Diameter losse kop mouw	mm	60	75	75
Quill-doortocht	mm	100	150	150
Ganzenveer taps toelopend		MT4	MT5	MT5
Machineafmeting	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Netto gewicht	kg	1900/2200	2700/3100/3300	2800/3200/3400

Item	Eenheid	CK6163	CK6180	CK61100	CK61125
Max. zwenk over de beddiameter	mm	Φ630	Φ800	Φ1000	Φ1250
Max. zwenk over de diadiameter	mm	Φ350	Φ480	Φ620	Φ870
Max. lengte van het werkstuk	mm	1000/1500/2000/3000	1500/2000/3000/5000
Max. draailengte	mm	850/1350/1850/2850	1350/1850/2850/4850
Afstand tussen het midden van de spil tot de geleider	mm	315	400	500	625
Afstand tussen het midden van de spil tot de grond	mm	1145	1130	1150	1275
Breedte bedgeleider	mm	550	600	755	755
Spindel door gatdiameter	mm	104	104	130	130
Spindel neus		C11/A211	C11/A211	A2-15	A2-15
Toerentalbereik van de spil	omw/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Spilsnelheid stap		4 versnellingen, traploos
Versnellingspook		Handmatig/automatisch	Handmatig/automatisch	Handmatig	Handmatig
Hoofdservomotor	kW	11 kW	11 kW	22 kW	22 kW
X-as hoge snelheid	m/min	4	4	4	4
Z-as hoge snelheid	m/min	8	8	6	6
X-as voeding min. eenheid instellen		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Z-as voeding min. eenheid instellen		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Diameter losse kop mouw	mm	φ100	φ100	φ160	φ160
Reizen met losse kop mouw	mm	250	250	300	300
Het taps toelopende mouwgat van de losse kop		Morse 5	Morse 6	Morse 6	Morse 6
Elektrische gereedschapspaal	type	Verticaal vier station	Verticaal vier station	Verticaal vier station	Verticaal vier station
	tijd voor het wisselen van gereedschap	3.6S	3.6S	3.6S	3.6S
	maat	250*250	250*250	300*300	300*300

Producteigenschap

De machine kan verschillende binnenboringen, cirkelvormige conische oppervlakken en schroefdraad verwerken door middel van een numeriek controlesysteem, vooral geschikt voor de kleine en middelgrote as- en plaatwerkstukken, van ruwe verwerking tot afwerking van batchverwerking. Het heeft voordelen zoals hogere automatisering, eenvoudige programmering en hogere nauwkeurigheid.

Het neemt het werkingsprincipe over van wormwieloverbrenging, het in elkaar grijpen van de bovenste en onderste getande schijven en schroefklemmen. Het heeft de voordelen van snelle indexering, hoge positioneringsnauwkeurigheid en groot tangentieel koppel. Bij de verzending en indexering van de brief wordt gebruik gemaakt van het Hall-element, dat een lange levensduur heeft.

Verpakking

Productie-apparaat

Klant
