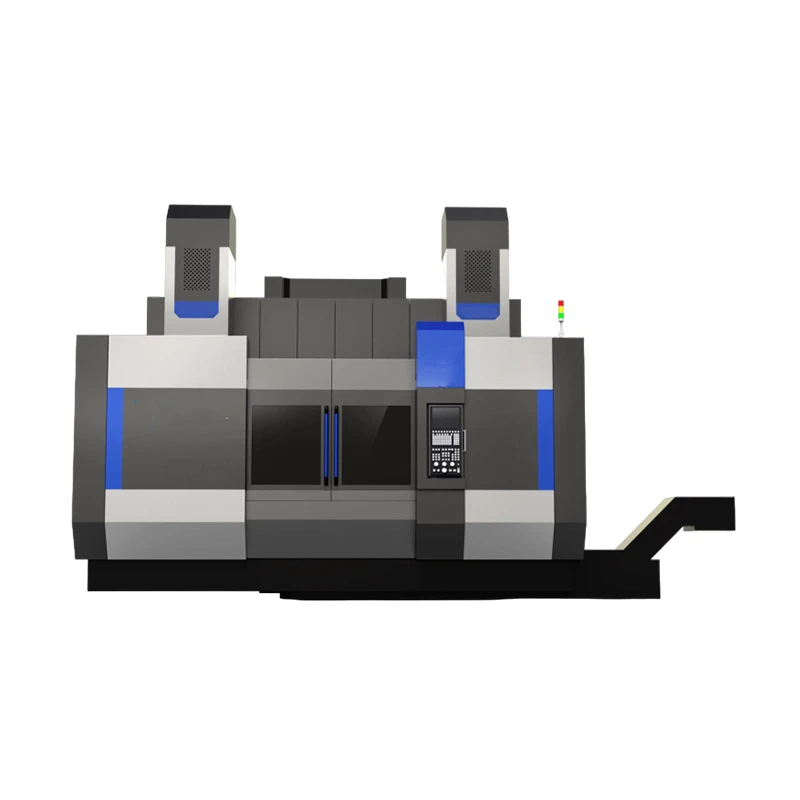

Model YH5110CM/ YH5117CM/ YH5123CM/ YH5126CM/ YH5235CM cnc draai- en slijpmachine is geschikt voor het verwerken van vlinderklep drie excentrisch tweewegs harddraaien slijpen geïntegreerde speciale machine, voor de vlinderklep drie excentrisch kleplichaam, klepzitting, binnen- en buitenkegel met afdichtring voor draaien, slijpen en andere bewerkingen. De draaigereedschapspaal en de slijpgereedschapspaal hebben de functie van automatische hoekaanpassing.

Specificatieparameter

Specificatie	Eenheid	YH5110 NL	YH5117	YH5123 NL	YH5126	YH5235 NL
Max. Snijdiameter	mm	1000	1700	2300	2600	3500
Diameter werktafel	mm	1000	1400	2000	2300	3200
Maximale werkstukhoogte	mm	1000	1200	1800	1800	2500
Max. Werkstukgewicht	t	2	5	8	10	20
Max. Werktafel koppel	kn.m	20	30	35	40	63
Werktafeltrapbereik		4 versnellingen traploos	4 versnellingen traploos	4 versnellingen traploos	4 versnellingen traploos	4 versnellingen traploos
Snelheidsbereik werktafel	omw/min	1-250	1-160	1-80	1-63	1-50
Gereedschapspost-invoerstappen		Traploos	Traploos	Traploos	Traploos	Traploos
Gereedschapspaal invoerbereik	mm/min	0.1-500	0.1-500	0.1-500	0.1-500	0.1-500
Max. Snijkracht van gereedschapspaal	kn	18	22	25	25	63
Gereedschapspaal Horizontale verplaatsing	mm	700	950	1250	1450	1900
Gereedschapspaal Ram Travel	mm	650	800	1000	1000	1200
Gereedschapspaal Snelle snelheid	mm/min	2500	2500	2000	2000	2000
Dwarsstraalsnelheid	mm/min	440	440	400	400	400
Grootte van de werkbalk	mm	32*32	32*32	32*32	32*32	32*32
Motorvermogen slijpkop	kW	5.5	11	11	11	11
Snelheidsstappen slijpkop		Traploos	Traploos	Traploos	Traploos	Traploos
Snelheidsbereik slijpkop	omw/min	1500-3000	1500-3000	1500-3000	1500-3000	1500-3000
Max. Slijphoogte	mm	800	1000	1600	1600	2200
Min. Diameter van het binnengat slijpen	mm	240	300	300	500	500
Slijpafwerkingsgraad	m	Ra 0.2-0.4	Ra 0.2-0.4	Ra0.2-0.4	Ra 0.2-0.4	Ra0.2-0.4
Hoofdmotor	kW	22	30	30	37	55
Algemene dimensie	mm	790044503150	900045503650	1000057704200	1000060004200	1100073005350
Machinegewicht	t	19	25	33	37	52

Producteigenschap

Het invoersysteem (X-as, Z-as) wordt aangedreven door de voedingsservomotor. Door de flexibele verbinding wordt de horizontale en verticale voeding van de gereedschapspaal en een snelle beweging bereikt. De horizontale en verticale voeding neemt de harde geleiderailstructuur over, de geleiderail is aan het blussen, het toevoersysteem wordt aangedreven door het planetaire verloopstuk en de bewegingsvrijheid is zeer laag, wat de transmissienauwkeurigheid en bewegingsgevoeligheid verbetert, de trillingen aanzienlijk vermindert en transmissiegeluid en verbetert de bewegingsnauwkeurigheid van de gereedschapspaal.

Deze CNC verticaal draaiende slijpmachine is geschikt voor het verwerken van vlinderkleppen, drie excentrische tweewegs harddraaiende slijpmachines, geïntegreerde speciale machines, voor de vlinderkleppen drie excentrische kleplichamen, klepzitting, binnen- en buitenconus met afdichtring voor draaien, slijpen en andere bewerkingen. . De draaigereedschapspaal en de slijpgereedschapspaal hebben de functie van automatische hoekaanpassing en de nauwkeurigheid kan nauwkeurig zijn tot op de seconde, graad, minuut, om de installatie en distributie te bereiken.

Het machinelichaam is een thermisch symmetrische structuur met dubbele rails en een geïntegreerde dwarsbalkplaat. Het materiaal is gemaakt van gietijzer met hoge sterkte en lage spanning en er zijn effectieve maatregelen voor trillingsreductie toegepast. De verticale kolom wordt achter het onderstel van de werktafel gemonteerd. Het verbindingsoppervlak van de verticale kolom en de basis van de werktafel is uitgerust met een uithardend rubberen kussen, dat effectief warmte-isolatie en trillingsisolatie kan bieden, een meer hechtingsstructuur kan creëren en de algehele stijfheid en het anti-vibratievermogen van de werktuigmachine aanzienlijk kan verbeteren.
