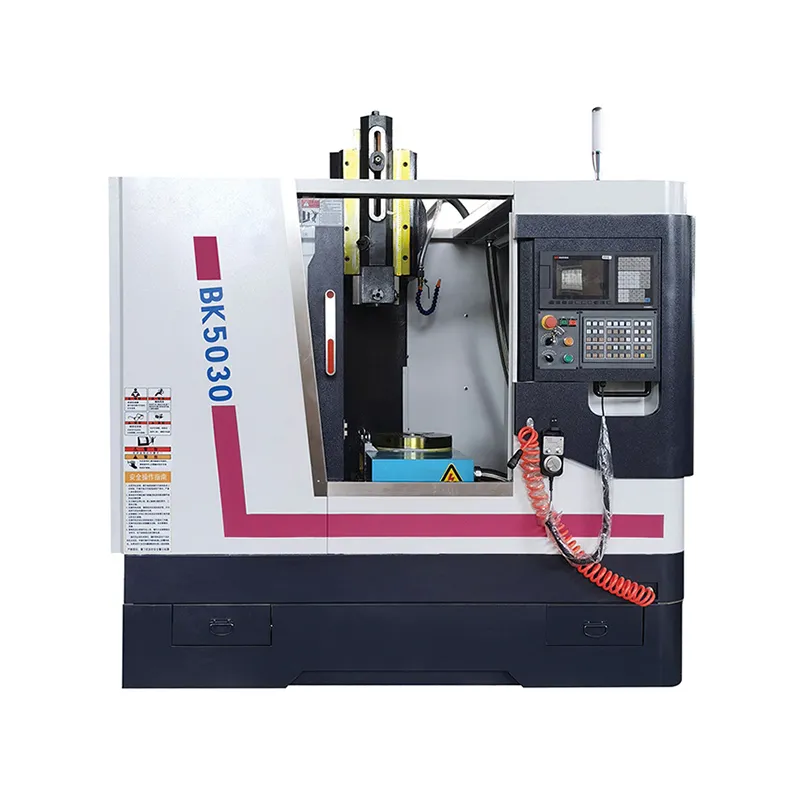

CNC verticale steekmachine

Model BK5018/BK5030 CNC-gleufmachine heeft de functie van gleufvlak, vormoppervlak en spiebaan. Het is een snijmachine die het insteken realiseert.
De hoofdaandrijving neemt het krukmechanisme over, dat door vertraging door de servomotor wordt gerealiseerd. De X- en Y-richtingstoevoer realiseert de traploze snelheidsregelfunctie door de servobesturing. De X-richting kogelomloopspindel is rechtstreeks verbonden met de motor, en de Y-richting kogelomloopspindel en de motor worden via de synchrone riem overgedragen. Volgens de behoeften van gebruikers kan worden geconfigureerd met NC-verdeelkop of NC-draaitafel, de werktuigmachinefunctie is bijzonder krachtig en kan spiebanen met verschillende hoeken verwerken.

Aanvraag sturen

Model BK5018/BK5030 CNC-gleufmachine heeft de functie van gleufvlak, vormoppervlak en spiebaan. Het is een snijmachine die het insteken realiseert.

Specificatieparameter

Belangrijkste technische parameters	Eenheid	BK5018	BK5030
Max. gleuflengte van de ram	mm	180	300
Slag voor aanpassing van de ram	mm	80	75
Bewegingstijden van de ram	n/min	30--120	30--180
Grootte werktafel	mm	600X320	550X405
Werktafelverplaatsing (X, Y)	mm	300X300	280X330
Afstand tussen de as van het ondersteunende gat van de gereedschapskop en de onderarm van de kolom	mm	400	505
Afstand tussen het eindvlak van het steungat van de gereedschapskop en de werktafel	mm	680	690
Motorkoppel op de X-as	(N.M)	6	6
Y-as motorkoppel	(N.M)	6	6
Snelle verplaatsingssnelheid	X (m/min)	5	5
Snelle verplaatsingssnelheid	J(m/min)	5	5
Kogelschroef (X)		FFZD3205-3/P4	FFZD3205-3/P4
Kogelomloopspindel (Y)		FFZD3205-3/P4	FFZD3205-3/P4
Hoofdmotorvermogen (servo)	kW	3.7	3.7

Producteigenschap

De hoofdaandrijving neemt het krukmechanisme over, dat door vertraging door de servomotor wordt gerealiseerd. De X- en Y-richtingstoevoer realiseert de traploze snelheidsregelfunctie door de servobesturing. De X-richting kogelomloopspindel is rechtstreeks verbonden met de motor, en de Y-richting kogelomloopspindel en de motor worden via de synchrone riem overgedragen. Volgens de behoeften van gebruikers kan worden geconfigureerd met NC-verdeelkop of NC-draaitafel, de werktuigmachinefunctie is bijzonder krachtig en kan spiebanen met verschillende hoeken verwerken.
